礦用隔爆型高壓配電裝置的結構特點、用途及型號含義

礦用隔爆型高壓配電裝置適用于煤礦井下含有爆炸性氣體(甲烷、煤塵混合物)的場所。對額定電壓6kV、10kV，額定電流至400A的三相交流中性點不直接接地的供電系統進行控制、保護和測量，并可作為直接啟動高壓電動機之用。
(1)BGP9L-6AKr用隔爆型高壓真空配電裝置
①結構特點BGP9L-6AK礦用隔爆型高壓真空配電裝置的結構分為隔爆箱 和機芯小車兩大部分，有DCZB-X系列微電腦程控綜合保護裝置和簡單實用的 彈簧儲能機構。產品分為a、b、c、d四種結構型式，以滿足受電、聯絡、饋電、聯臺直接控制等不同使用方式。
外形尺寸：1285mm X 1255mm X 1147mm。
安裝尺寸：700mmX564mm。
安裝尺寸：700mm X 564mm。
②用途該型高壓真空配電裝置適用于煤礦井下含有爆炸性氣體（甲烷、 煤塵混合物）的場所，對額定電壓6kV、頻率50Hz、額定電流至400A的三相 交流中性點不直接接地的供電系統進行控制、保護和測量，并可作為直接啟動高 壓電動機之用。

(2)BGP9L礦用隔爆型高壓真空配電裝置
①結構特點 BGP9L礦用隔爆型高壓真空配電裝置外形見圖2-30。
圖2-30 BGP9L礦用隔爆型髙壓 真空配電裝置外形圖
②用途該型高壓配電裝置適用于煤礦井下含有爆炸性氣體（甲烷、煤塵 混合物）的場所，對額定電壓6kV、10kV，額定電流至400A，頻率50Hz的三 相交流中性點不直接接地的供電系統進行控制、保護和測量，并可作為直接啟動 高壓電動機之用。

(3) BGP12-6N礦用隔爆型高壓真空配電裝置

①結構特點BGP12-6N礦用隔爆型高壓真空配電裝置總體為多箱式結構，分機構箱、配電箱、接線箱、底架、支架五部分組成。使用先進的微電腦程控高壓綜合保護裝置，整定準確、可靠，體積小，重量輕，便于井下巷道運輸和保護，并能同正在使用的PB2-6CZ、PB4-6Z產品聯合使用。外形見圖2-31。
外形尺寸：1250mmX920mmX 1450mm。
安裝尺寸： 700mmX 500mm。
②用途該型高壓配電裝置適用于煤礦井下含有爆炸性氣體（甲烷、煤塵 混合物）的場所，對額定電壓6kV、頻率50Hz、額定電流至400A的三相交流中性點不直接接地的供電系統進行控制、保護和測量，并可作為直接啟動高壓電 動機之用。

(4) PB2(3)-6GAZ礦用隔爆型高壓真空配電裝置
①用途PB2(3)-6GAZ礦用隔爆型高壓真空配電裝置適用于煤礦井下含有爆炸性氣體（甲烷、煤塵混合物）的場所，在額定電壓6kV、頻率50Hz的三相交流中性點不接地的電網中作為配電線路、變壓器及電動機的控制、保護和測量及啟動裝置。

(5) PB3-6GZ礦用隔爆型高壓真空配電裝置
①結構特點PB3-6GZ礦用隔爆型高壓真空配電裝置分機構箱、配電箱、接線箱、支架四個部分，機構箱體內裝有電流表、電壓表、電度表、操動機構。該裝置體積小，重量輕，便于運輸和維護。配電箱有a、b、c三種結構型式。
外形尺寸：1350mmX1208mmX1450mm。
安裝尺寸：630mmX570m。
②用途該型高壓配電裝置適用于煤礦井下含有爆炸性氣體（甲烷、煤H 混合物）的場所，對額定電壓6kV、頻率50Hz的三相交流中性點不直接接地的供電系統進行控制、保護和測量，作為配電及電動機的啟動裝置。

(6)MiVAC3.6S1、12S2礦用隔爆型高壓真空型配電裝置
①結構特點 MiVAC3.6S1、12S2礦用隔爆型高壓真空配電裝置由隔爆外殼、真空斷路器和電子保護裝置組成，過流整定范圍4.8倍，漏電保護可選擇。
外形見圖2-32.
②用途 該型高壓真空配電裝置適用于煤礦井下含有爆炸性氣體(甲烷、 煤塵混介物）的場所，在額定電壓6kV、10kV，額定電流400A中性點不直接接地的三相電網中作為配電裝置，具有過載、短路、漏電、絕緣監視等保護功能。

礦用隔爆型高壓電纜連接器
(1) ACKB 30-200B/6000礦用隔爆型高壓電纜連接器
①結構特點ACKB 30-200B/6000礦用隔爆型高壓電纜連接器由以下三部分組成。
a.電纜固定引線裝置，由壓緊法蘭盤、壓板、墊圈、封環及無縫鋼管焊接 圓外殼及內外接地外殼組成。
b.接線裝置為無縫鋼管制成的中殼及固定在內腔絕緣體組成。
c.可動接觸部分由裝于絕緣體內的銅接線座、銅連接管、銅插座及接觸桿 組成。
外形見圖2_33。
②用途  該型鏈接器用于煤礦井下采煤掘進巷道中鏈接6kV電力電纜電路?？晒┢胀ㄐ突騏GSP監視屏蔽型電纜在移動變電站供電時接線之用，可在電纜段上兩端連接用，以便互相插接，也可將其一半專用防爆鏈接部位接到移動變電站上。

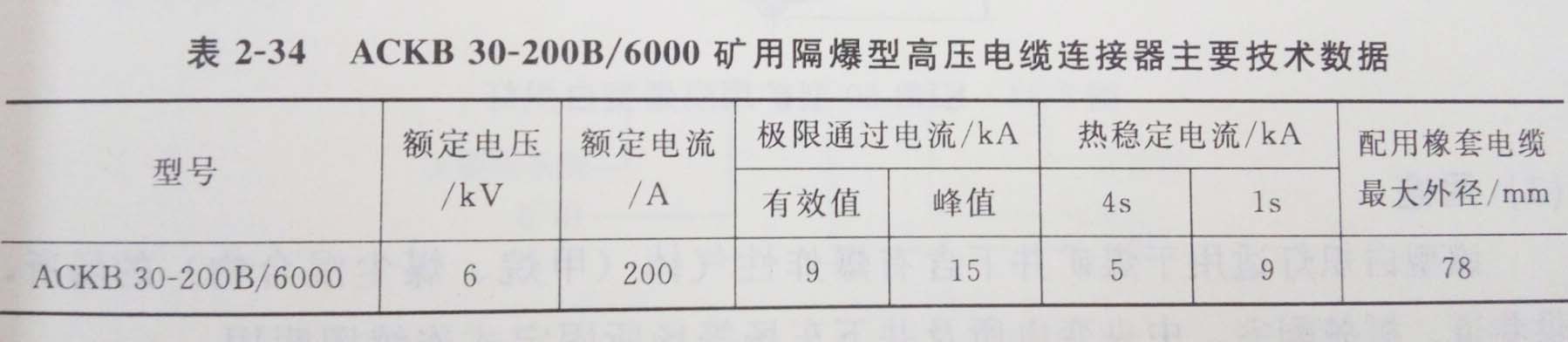

③主要技術數據 該型鏈接器主要技術數據見表2-34.

(2)BCG1-200/6000礦用隔爆型高壓電纜連接器

①結構特點 BCG1-200/6000礦用隔爆型高壓電纜連接器外形與上述產品類似。
②用途  該連接器適用于井下移動變電站及高壓供電系統中。
額定電壓：600V。
額定電流：200A。
